P2泵送剂

一 、产品简介

聚酸泵送剂具有减水率高、流化性好、早强、增强及缓凝效果显著,可减 少砼坍落度损失，提高砼可泵性能，降低砼的水化热，提高砼的抗温差裂缝能力，其主要由 减水组份，缓凝组份，引气组份，保塑组份，助泵组份和增强组份复合而成。本剂对钢筋无 锈蚀，是配制泵送砼的一种较理想的外加剂。

二 、产品特点及主要性能指标

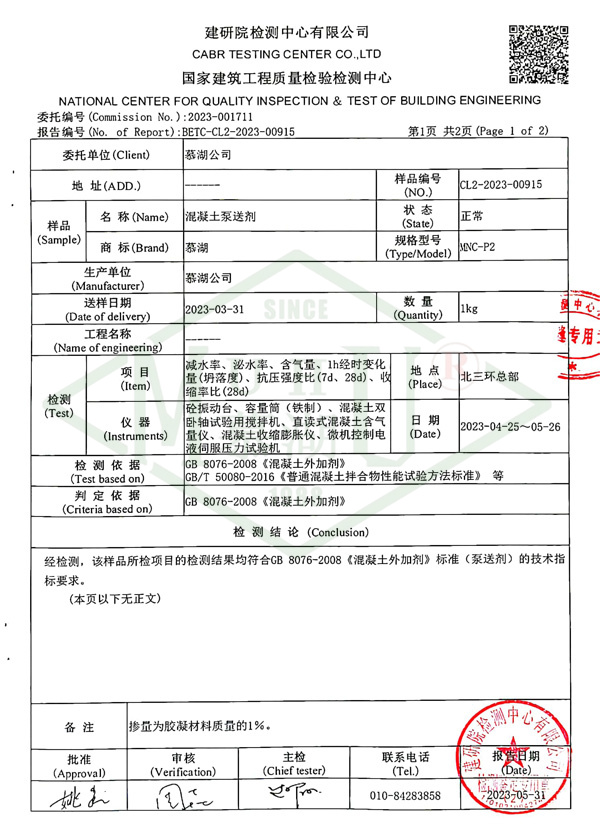

1、本产品执行标准为： JC473-2001、GB8076-2008。

2、外观：本产品为液体。产品无 毒、无味、不易燃。

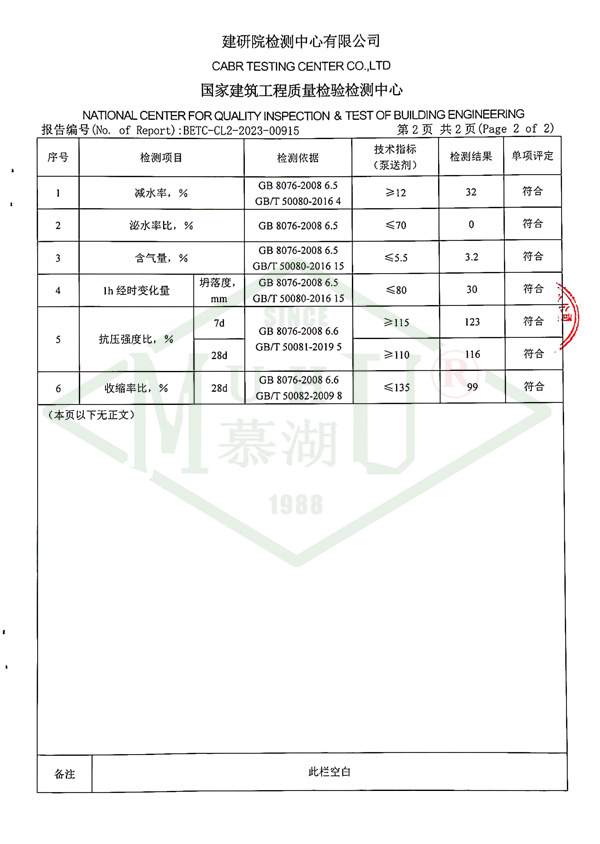

3、减水率高：采用标准方法(按GB8076-2008标准)测得高 效泵送剂减水率可达12～掺量越大，减水率越高。

4、增强 效果：在胶凝材料用量相同的条件下，比普通混凝土强度一般3天可提高30%以上，28天可提高20%以上。

5、保坍效果：能大幅度提高混凝土流动度，在相同水灰比的条件下，同基准混凝土相比坍落度增加10～14cm,,90  分钟坍落度损失2cm 左右，(也可根据用户的要求随时调整)。

6、缓凝性能：掺本剂的混凝土，可延缓凝结时间1-4小时左右(也可根据用户要求随时调整),显著降低水泥早期水化热，推迟水化放热放热峰值，有利于大体积混凝土和夏季高施 工 。

7、和易性好：具有改善新拌混凝土的和易性、保水性，便于泵送。

8、耐久性好：能有效改善混凝土的孔结构，从而大幅度提高混凝土耐久性指标，防水抗冻融，抗碳化能力等均高于普通混凝土。

三 、适用范围

适用于商品混凝土、泵送混凝土及现场搅拌泵送混凝土、 业与民用建筑及

其它构筑物的泵送施工，特别适用于大体积混凝土、高层建筑等。

注：根据客户需求可以生产粉体泵送剂、亦可生产以萘系高 效减水剂为基料的粉体泵送剂

四 、使用方法

本产品随砂、石、水泥， 一起倒入搅拌机中搅拌，搅拌时间应延长30～60 秒。

五、掺量

本产品为胶凝材料重量的1-2.5%。

六、注意事项

初次使用的水泥或水泥批次变化时，试验其水泥适应性后，方可使用。

七、包装及贮存

 1.本产品为液体，采用塑料桶包装，每桶200kg、1000kg或用罐车运输供货。

 2、避免日晒，防止水分蒸发干涸。3.在保存条件完好的情况下，保质期6个月，开封后请在一周内使用。
